El cuadro que no se queda arriba, zumba o se calienta

Cuándo necesitas este servicio

Hay señales que piden revisar el cuadro sin esperar. Una protección que no se queda arriba aunque hayas bajado todos los circuitos. Un aparato que está templado o caliente al tacto, o una zona de la tapa con marca oscura. Un zumbido constante o chasquidos al encender algo grande. Olor a plástico recalentado al abrir la puerta del cuadro. Un diferencial que no salta al pulsar el botón de prueba, y esto es importante: si no salta con el botón, tampoco saltará con una fuga real. Y magnetotérmicos con más amperios de los que admite el cable que protegen, normalmente porque alguien quiso acabar con un disparo repetido subiendo el calibre. Eso invierte la función de la protección, porque el magnetotérmico está para cuidar del cable y no para dejar pasar lo que el usuario pida. Cuando salta una protección y se apaga la vivienda completa, la instalación no está repartida, y es entonces cuando conviene hablar de cambiar el cuadro.

Señales de aviso

• Una protección no se queda arriba aunque bajes todos los circuitos
• El cuadro está tibio, zumba o huele a plástico recalentado
• El diferencial no salta al pulsar su botón de prueba
• Salta una protección y se apaga la vivienda completa

Cómo lo hacemos

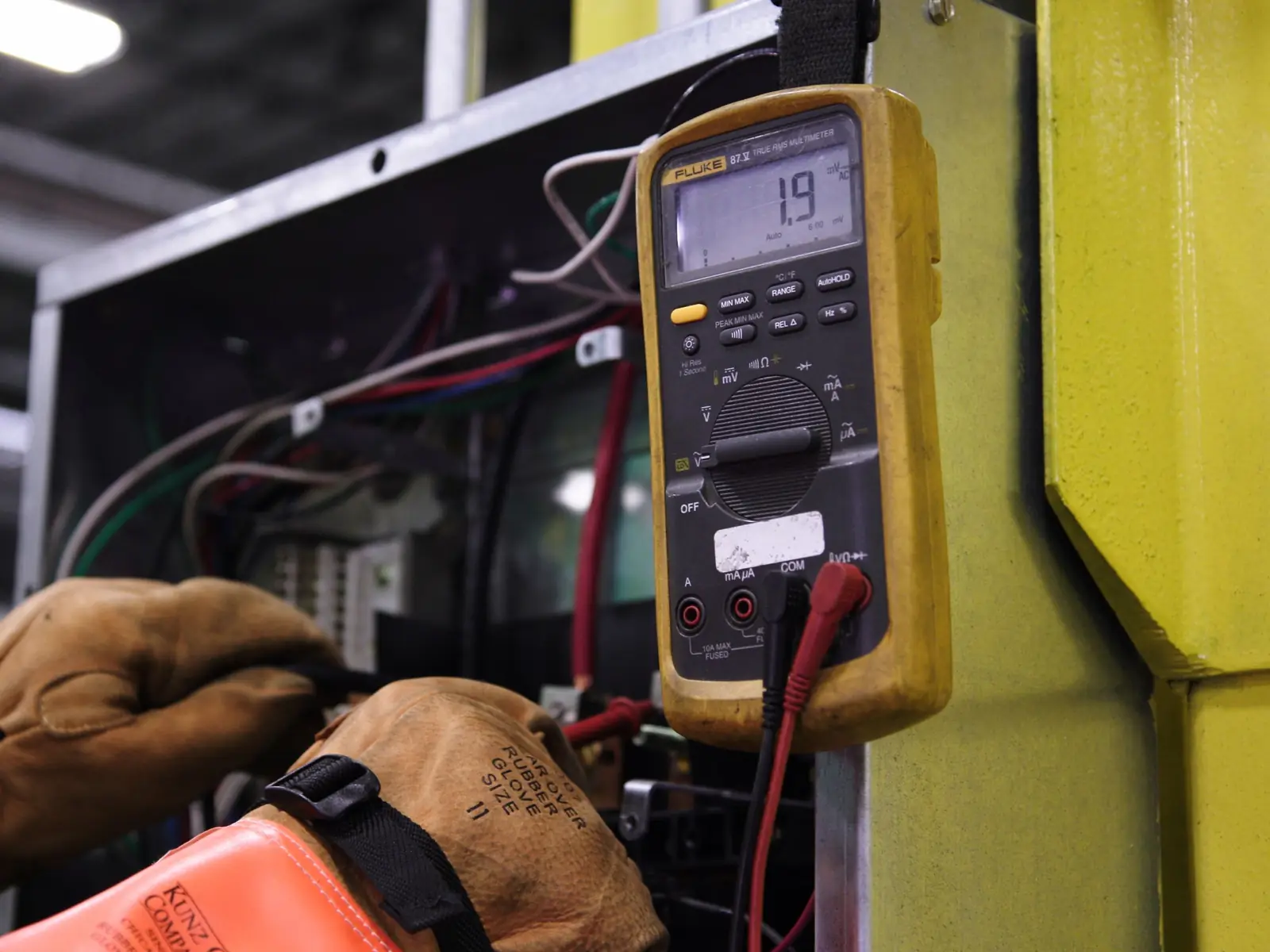

Se trabaja con el cuadro sin tensión y comprobado. Primero se prueban los diferenciales con su botón y con comprobador, que dice si abren y a qué corriente de fuga lo hacen. Después se revisa cada magnetotérmico: estado, calibre y correspondencia con la sección del cable que sale de él. Con cámara o al tacto se buscan puntos calientes, y todos los bornes se reaprietan al par que marca el fabricante, porque un borne flojo hace resistencia y calienta. Los elementos averiados se sustituyen por otros de la misma función y calibre correcto, montados sobre carril DIN. Si hay cables con el aislamiento endurecido por el calor en la entrada del aparato, se cortan hasta cobre sano. Cuando el cuadro está agotado y hay que cambiarlo, se dibuja antes la instalación real y se reparten los circuitos como marca la ITC-BT-25: iluminación, tomas generales, cocina y horno, lavadora y lavavajillas, baño y calefacción. Los diferenciales se reparten por grupos para que un fallo no apague la casa entera. Se rotula cada circuito con su nombre real y se deja el esquema.

Reparación de cuadros eléctricos en Álava: lo que aquí es distinto

El cuadro tipo de un piso de Zaramaga, Arana o Aranbizkarra es el original de la oleada de los sesenta y setenta: dos circuitos para toda la vivienda y 3.450 W de potencia. Ese cuadro hoy trabaja al límite todos los días de invierno. Pero en Vitoria hay un segundo factor que acelera su deterioro y que se pasa por alto: el ciclo térmico. Los cuadros de portales, garajes, trasteros y cuartos de contadores no están calefactados, y en una ciudad a 539 m con 5,3 °C de media en enero pasan el año dilatándose y contrayéndose. El cobre y el latón se mueven con la temperatura, los bornes pierden apriete, y un borne flojo hace resistencia y calienta. A eso se le suman los 749 mm de lluvia y la condensación en recintos bajo rasante, que oxida contactos. Por eso aquí un cuadro de portal envejece más rápido que el de un piso calefactado, y por eso el reapriete es media reparación. En Zabalgana y Salburua los cuadros son modernos y la avería suele ser un diferencial concreto que dispara con la electrónica de la aerotermia o la inducción.

Qué incluye el servicio

• Prueba de diferenciales con botón y con comprobador
• Revisión de calibres frente a la sección de cada cable
• Búsqueda de puntos calientes y reapriete de todos los bornes
• Sustitución de diferenciales y magnetotérmicos averiados
• Cambio de cuadro solo cuando el antiguo ya no protege
• Rotulado con el nombre real de cada circuito y esquema
